本实用新型涉及建筑k8凯发天生赢家-凯发平台领域，特别是一种聚氨酯保温层女儿墙防水节点结构。

背景技术：

护墙是指建筑物屋顶周围的矮墙。除了保持安全外，还可以作为建筑的防水砖作为封头使用，还可以防止雨水蔓延。但目前在建筑物的施工过程中九江防水补漏，由于建筑物本身的施工特点屋面女儿墙防水工程细部做法详图_一种聚氨酯保温层屋面女儿墙防，渗水、漏水通常发生在建筑物的顶部，影响建筑物的正常使用。

技术实现要素：

本实用新型的目的是针对现有技术的缺陷和不足，提供一种聚氨酯保温层屋面护墙防水节点结构。本实用新型的结构采用本实用新型的结构，设有防水层和防水加强层。线，减少裂缝的存在和造成雨水渗入，注意建筑物的详细防水，施工工艺简单，造价低，工期短，耐久性好。

为达到上述目的，本实用新型采用的技术方案是：聚氨酯保温层屋面护墙防水节点结构，包括底板、护墙、找平层、涂层防水层、保温层、整体浇注层、防水层、防水加固层、屋面结构层、铝合金卡扣；底板为钢筋混凝土结构，底板一端设有护栏，护栏为钢筋混凝土结构，护栏与底板为一体结构。底板设有找平层，找平层设有涂膜防水层；涂膜防水层设有200mm厚的聚氨酯保温层，保温层设有浇注层；浇筑层为40mm厚的细石混凝土现浇层，现浇层内双向加固，在现浇层上每6000mm设置一个子储存间隙，现浇层在护栏末端设有45°凸角倒角。现浇层上铺设防水层，防水层也沿护墙向上铺设500-600mm。防水层端部用钢钉和铝合金卡扣固定在护栏上，防水层底部在倒角处设有防水加强层；防水加强层在女儿墙向上和底板水平方向均铺设250-300mm；防水层设有屋面结构层，屋面结构层设有5%的回护墙导水率坡度。

作为首选屋面女儿墙防水工程细部做法详图_一种聚氨酯保温层屋面女儿墙防，护栏高度为1300-1500mm大塘防水补漏，护栏有保护层，护栏顶部有预埋件，预埋件用扁钢焊接，扁钢用钢管连接。墙顶压力顶下还建有滴水线。

作为首选，找平层为25mm厚的1:2.5水泥砂浆找平层。

本实用新型的有益效果是：本实用新型的结构设有防水层和防水加固层两条防水线，减少了缝隙的存在和造成雨水渗入，并注意建筑物详细防水，施工工艺简单，造价低，工期短，耐久性好。

图纸说明

此处所描述的附图用于提供对本实用新型的进一步理解，构成本申请的一部分，并不构成对本实用新型的限制。

图1 带有聚氨酯保温层的女儿墙防水节点结构示意图。

其中：1为底板，2为护墙，3为找平层，4为涂装防水层，5为保温层，6为浇筑层，7为防水层，8为防水加固层，9为防水层。屋面结构层，10为铝合金扣，2-1为保护层屋面女儿墙防水工程细部做法详图屋面女儿墙防水工程细部做法详图，2-2为预埋件，2-3为扁钢，2-4钢管。

具体实现方法

结合附图对本实用新型作进一步详细说明。

如图所示为聚氨酯保温屋面护栏防水节点结构，包括底板1、女墙2、找平层3、涂膜防水层4、ak保温层5、捞层6、防水层7、防水加强层8、楼面结构层9、武汉扣条10；底板1为钢筋混凝土结构，底板1的一端设有护墙2，护墙2为钢筋混凝土结构，护墙2与底板1为一体结构。底板1设有找平层3，找平层3设有涂层防水层4。涂层防水层4设有200mm厚的聚氨酯保温层5，保温层5设有现浇层6。现浇层6为40mm厚的细石混凝土现浇层，现浇层6内的双向钢筋间隔6000mm设有子仓间隙。现浇层6在女儿墙2侧端部设有45°倒角；现浇层6铺设防水层7，防水层7也沿护墙。 2 向上铺设500-600mm，防水层7的端部用钢钉和铝合金卡扣10固定在护栏2上，防水层7下方的倒角处设置防水加强层8；防水加强层8沿女儿墙2的向上方向和底板1的水平方向铺设250-300mm；防水层7设有屋面结构层9，屋面结构层9设有背向护墙的5％导水斜面。

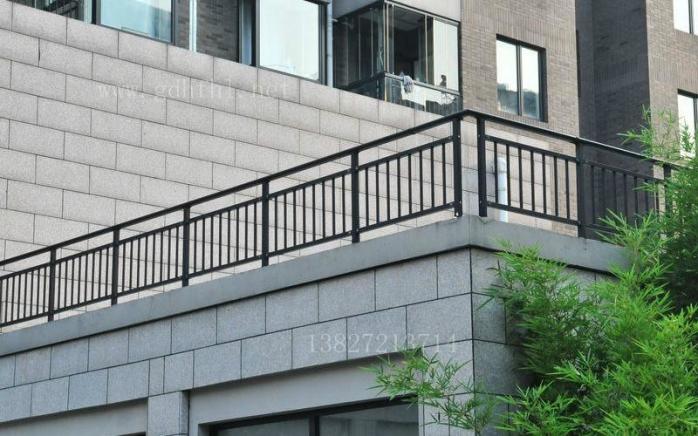

具体实施时，护栏2的高度为1300-1500mm，护栏2设有保护层2-1，护栏2的顶部设有预埋件2-2，预埋件2-2焊接有扁钢2-3，钢管2-4与扁钢2-3相连，护栏2顶部下方还建有滴水线。

在具体实施中，找平层3为25mm厚1:2.5水泥砂浆找平层。
